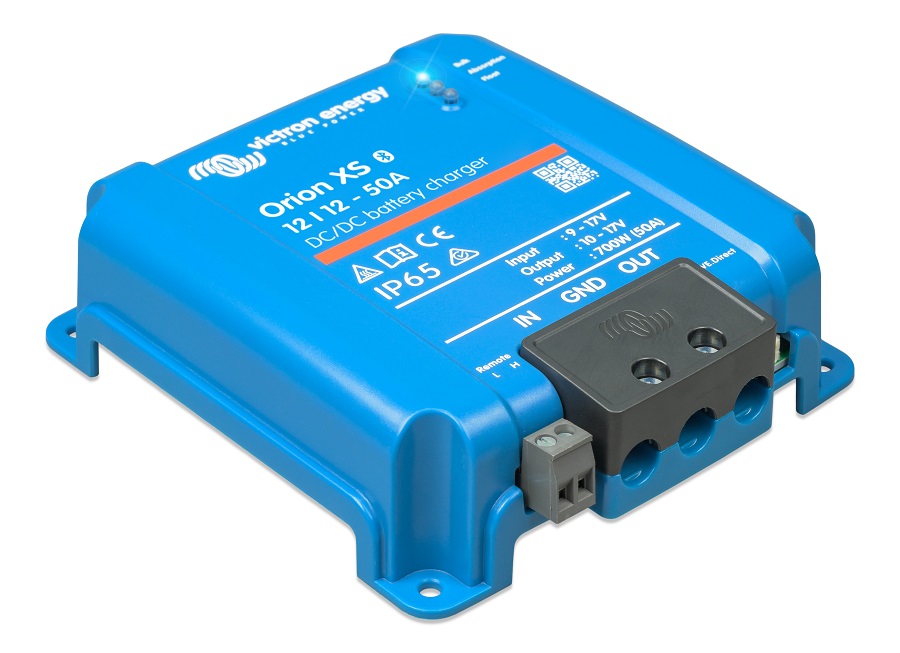

Orion XS DC-DC充電器ORIxxxx170x0


利用引擎電力為服務電瓶充電，它結合了強勁的輸出能力(50A)與超小型、無風扇設計。智慧充電器,內建藍牙,參數可修改,各式電瓶皆適用

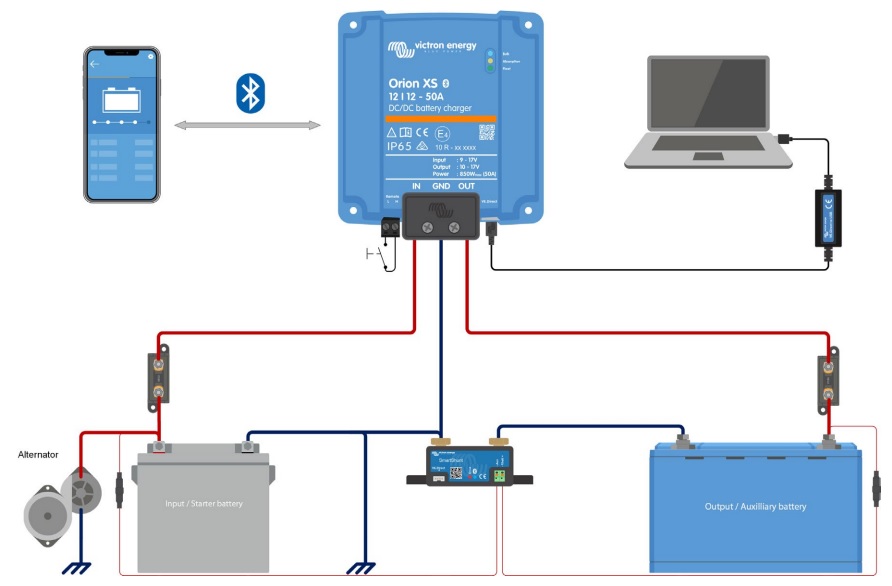

  • Orion XS從零開始重新設計，重新定義了自適應DC-DC電瓶充電。專為搭載智慧型發電機的雙電瓶系統而設計，不僅提供頂級效能，同時也確保整個系統的安全性。
  • Orion XS可作為DC-DC電瓶充電器或電源供應器使用，具備寬輸入與輸出電壓範圍。這在搭載Euro 5或Euro 6智慧型發電機的車輛中特別重要，因為此類發電機即使在引擎運轉時，往往仍提供過低的充電電壓；此外，在船舶或露營車中，因電纜距離較長而導致的電壓降也十分常見。在這些情況下，精準且可控的充電對於完整充滿服務電瓶，同時保護啟動／輸入電瓶避免過度放電至關重要。
  • 可調式充電電流 充電電流可透過VictronConnect進行調整，最小調整步進為0.1 A。
  • 智慧型發電機相容性 內建引擎運轉偵測機制(Engine shutdown detection)，僅在發電機供電時才會啟動充電器。確保充電器只在引擎運轉、發電機輸出電力時取電。
  • 自適應四段式充電演算法 對於鉛酸電瓶而言，在淺放電狀態下，吸收階段時間需保持較短，以避免過度充電；而在深度放電後，系統會自動延長吸收時間，確保電瓶能被完全充滿。 Orion XS內建全可程式化充電演算法，並提供8種預設電瓶設定。
  • 低溫關機與輸入欠壓保護 為防止鋰電瓶受損，當溫度過低時，充電器會自動關機。 此外，當輸入電壓低於可設定的鎖定值(Lockout)時，裝置會關閉；當電壓回升至重啟值(Restart)以上時自動重新啟動，以保護輸入來源(如啟動電瓶)避免深度放電。
  • 遠端開／關控制 可透過遠端on/off端子或VictronConnect App進行遠端控制。常見應用包含外接開關或電池管理系統(BMS)。
  • 全面的電子保護機制 具備過載、短路與過溫保護。當產品溫度達到上限時，系統會自動降低輸出功率以防止過熱。
  • 可並聯擴充輸出電流 可將任意數量的Orion XS並聯使用，以提升總輸出電流。
  • Bluetooth Smart 藍牙功能 內建 Bluetooth Smart：可透過Apple或Android智慧型手機、平板或其他裝置，使用VictronConnect App進行設定調整、運作監控及韌體更新。 即時讀取(Instant Readout)：無需連線即可在裝置列表頁面顯示關鍵資料、警告與警報。 VE.Smart Networking：透過無線網路接收Vsense、Tsense、Isense 資料(例如來自電瓶監視器)，讓充電器依電瓶實際狀況最佳化充電參數，提升充電效率並延長電瓶壽命。
  • VE.Direct連接埠與DVCC 可透過有線方式連接GX裝置(如Cerbo GX、Ekrano GX)、電腦或其他設備，實現進階監控、控制與診斷。 支援透過VRM Portal進行遠端管理(需GX裝置連網)，或在本地透過Remote Console操作，同時支援 DVCC(Vsense、Tsense、Isense)、全系統充電電流限制與BMS控制。
  • IP65 防護等級 Orion XS符合IP65防護等級，代表產品具備完全防塵能力，並可防護強降雨或水花噴濺。

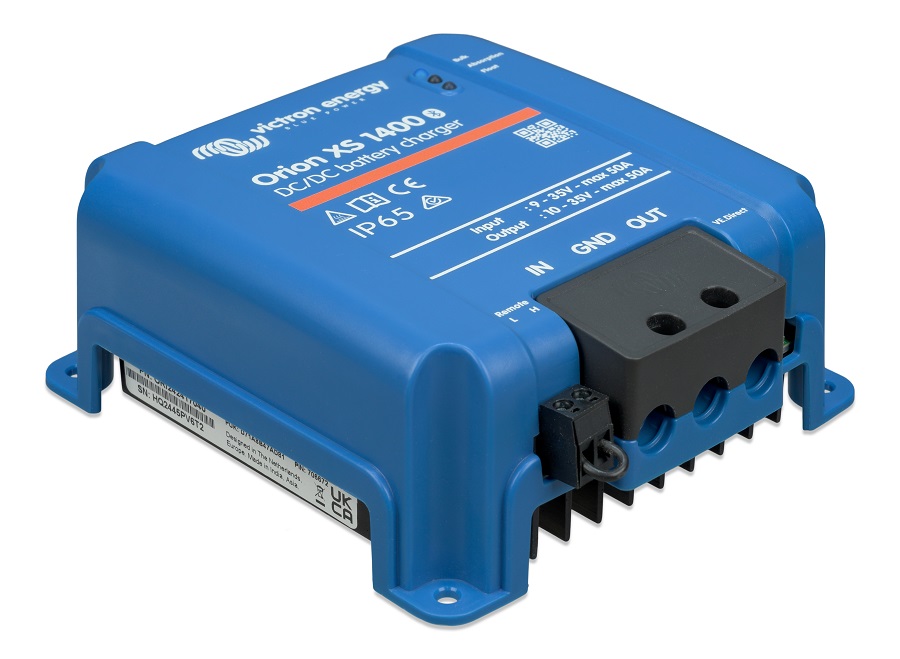

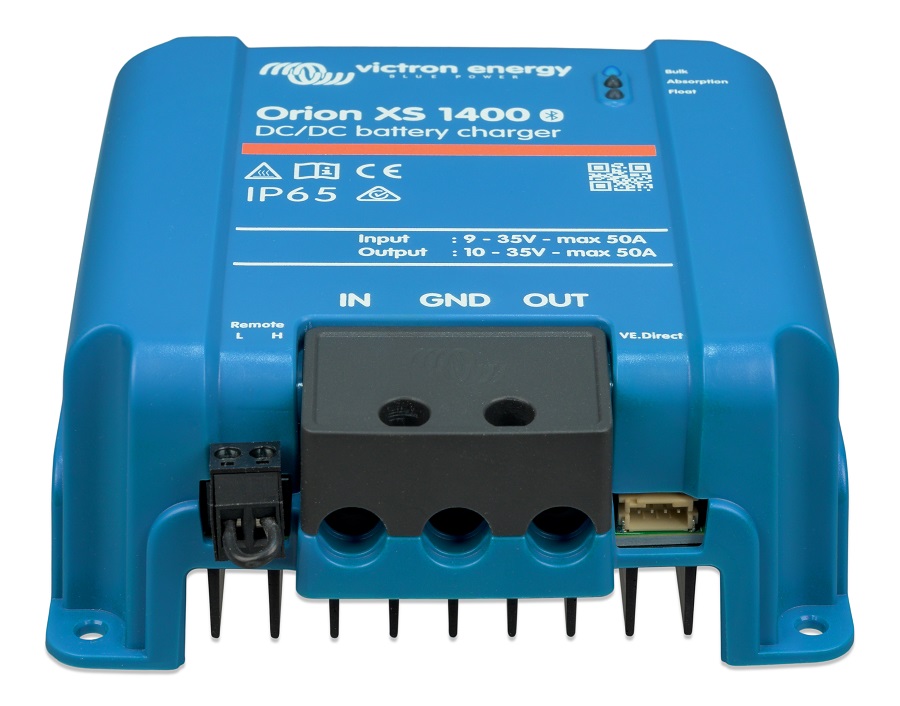

  • 型號：Orion XS DC-DC battery charger XS 12/12-50A(ORI121217050) / XS 1400(ORI242417040)
  • 輸入電壓範圍：9-17V / 9-35V
  • 輸出電壓調整範圍：10-17V / 10-35V
  • 輸出電壓公差：+/- 0.25%(最大)
  • 輸出雜訊：10mV rms
  • 輸入／輸出電流設定範圍：1-50A
  • 最大連續短路電流：50A
  • 連續輸出功率(最高40°C)¹：700W⁴ / 1400W⁴
  • 最高效率：98.5%
  • 無負載電流消耗：小於100mA
  • 待機電流消耗：小於1.5mA
  • 是否可作為電源供應器使用：是(輸出電壓可透過VictronConnect App設定)
通訊功能
  • VictronConnect App / Bluetooth Smart：支援
  • VE.Smart Networking：支援 ²
  • VE.Direct：支援(包含 DVCC)³
其他規格
  • 工作溫度範圍：-20 至 +60°C (40°C以上每°C降1.5%)
  • 濕度：最大95% 不凝結
  • 最高安裝高度：2000m
  • 污染等級：PD2
  • 過電壓類別：OVC 1

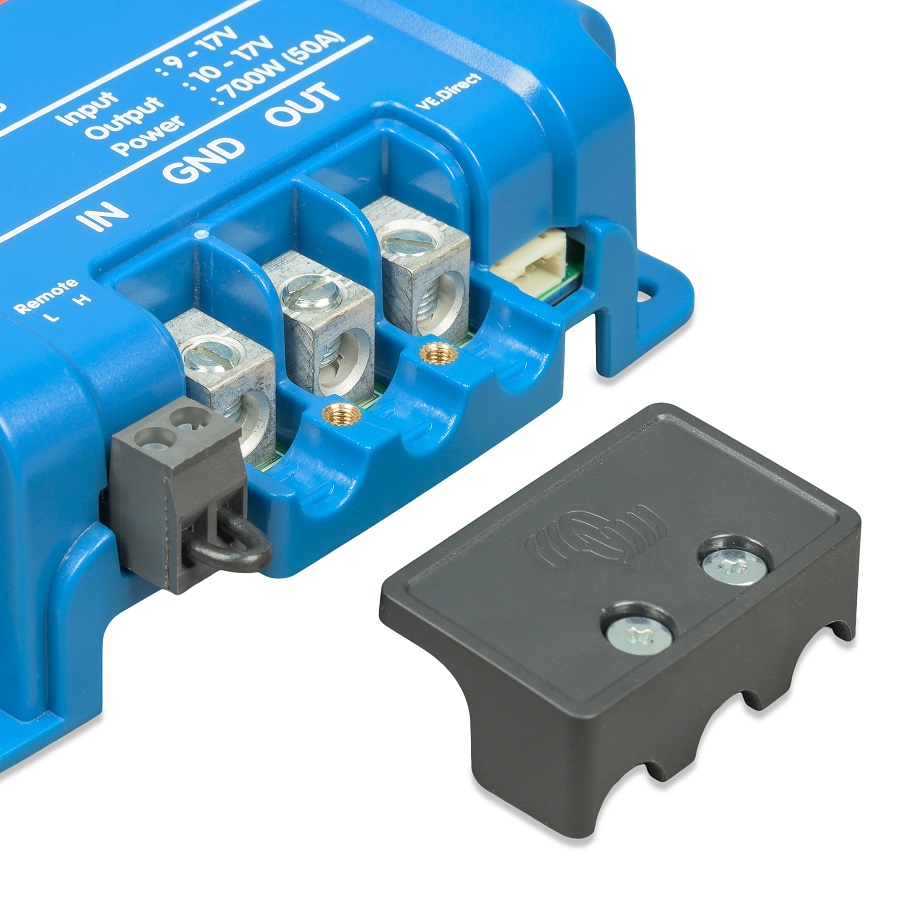

  • DC連接：螺絲端子
  • 最大電纜尺寸：21.2mm² AWG4
  • 重量：0.33kg(0.73lb) / 0.52kg(1.14lb)
  • 尺寸 (高 x 寬 x 深)：137.3x123.1x40mm / 138.1x124.4x53mm
  • 防護等級：IP65
標準
  • Safety：IEC 62477-1
  • EMC：EN 300 328, EN 301 489-1, EN 301 489-17, FCC 15B, ICES-003 / EN 300 328, EN 301 489-1, EN 301 489-17, FCC 15B, ICES-003 -(部分認證申請中)
  • Automotive Directive：ECE R10-6 / ECE R10-6 (申請中)
備註說明
  • 1. 本規格適用於最佳散熱條件下(依照使用手冊指示安裝並保留足夠空間)。若散熱條件受限(如氣流不足)，充電電流將提早降額；若改善氣流(例如強制風冷)，降額點將高於40 °C環境溫度。
  • 2. VE.Smart Networking可透過無線網路接收Vsense、Tsense、Isense資料(例如來自Smart分流器、電瓶監視器或Smart Battery Sense)，不支援同步充電。
  • 3. DVCC相容性需Orion XS韌體v1.03或更新版本，且GX裝置需使用Venus OS v3.20或更新版本。
  • 4. 此數值為標稱輸出功率，以典型電壓計算： 14V(12/12-50A)：700W 28V(Orion XS 1400)：1400W 功率計算公式：P = V × I 例：12V × 50A = 600W；14V × 50A = 700W；28V × 50A = 1400W


已取得NCC(國家通訊傳播委員會)認證
