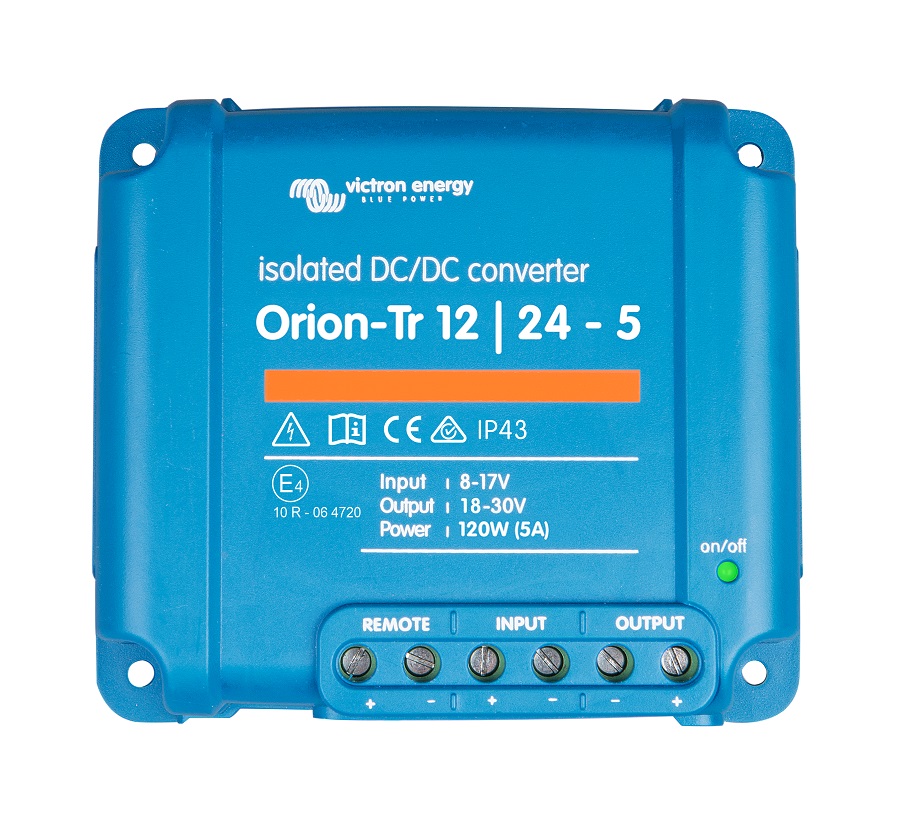

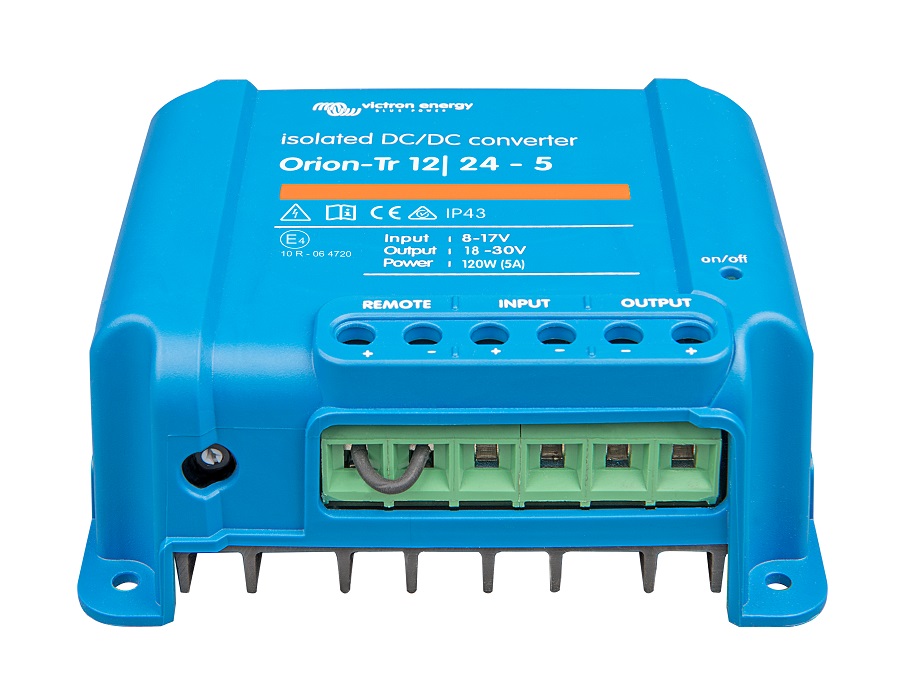

Orion-Tr 隔離直流變壓器 12/24-5ORI122410110
DC12V轉24V 5A，輸出電壓可調
- 遠端開關端子 遠端開關端子可免去在輸入線路中使用大電流開關的需求。 遠端開關可使用低功率開關操作，例如也可透過引擎啟停開關控制（詳見使用手冊）。
- 所有型號皆具短路保護，且可並聯以增加輸出電流。 可無限制地將多個裝置並聯使用。
- 高溫保護 在高環境溫度下，輸出電流會自動降低。
- IP43 防護等級 需將螺絲端子朝下安裝。
- 螺絲端子 安裝時不需特殊工具。
- 輸入保險絲(不可更換) 僅適用於 12V 與 24V 輸入型號。
- 可調式輸出電壓 隔離
- 不適用於電池充電。如需電池充電，建議使用 Orion-Tr Smart 系列。
- 型號：Orion-Tr 12/24-5 120W Isolated converter(ORI122410110)
- 輸入電壓範圍：8-17V
- 若設定為額定值或低於額定值，輸出電壓將在指定的輸入電壓範圍內保持穩定(升降壓功能)。 若輸出電壓設定高於額定值一定的百分比，輸出電壓仍能保持穩定(不下降)的最低輸入電壓將同步提高相同百分比。
- 電壓過低停止：7V
- 電壓過低重新啟動：7.5V
- 額定輸出電壓：24.2V
- 輸出電壓調整範圍：18-30V
- 輸出電壓公差：+/- 0.2V
- 輸出雜訊：2 mV rms
- 持續輸出電流在額定輸出電壓與25°C：5A
- 最大輸出電流(10秒)在額定輸出電壓：6.3A
- 短路輸出電流：23A
- 持續輸出電源在25° C：120W
- 持續輸出電源在40° C：110W
- 效率：88%
- 無負載輸入電流：< 80mA(Orion-Tr在產生輸出電壓但無負載時的電流消耗)
- 待機電流：小於200uA 透過遠端阜停用時
- Galvanic(電位差)：輸出,輸入和外殼間200V dc
- 工作溫度範圍：-20 至 +55°C (40°C以上每°C降3%)
- 濕度：最大95% 不凝結
- DC連接：螺絲端子
- 最大電纜尺寸：6mm² AWG10
- 重量：0.42kg
- 尺寸 (高 x 寬 x 深)：100x113x47mm
標準
- Safety：EN 60950
- Emission：EN 61000-6-3, EN 55014-1
- Immunity：EN 55014-2, EN 61000-6-1, EN 61000-6-2
- Automotive Directive：ECE R10-5
- Vibration：IEC 68-2-6: 10-150 Hz / 1.0 G
