Cyrix Li-ion 電瓶整合器 120A系列CYR0101204xx
智慧型電瓶整合器 過電流與溫度保護
- Cyrix電瓶整合器(Battery Combiner)是一種由微處理器控制的重載繼電器。當其中一顆電瓶達到預設電壓(表示該電瓶正在充電)時，系統會自動將電瓶並聯連接；當電壓下降至浮充電壓以下(表示一顆或多顆電瓶正在放電)時，則會自動斷開連接。Cyrix電瓶整合器是二極體隔離器的理想替代方案。其主要特色在於幾乎沒有電壓損失，因此發電機或電瓶充電器的輸出電壓無需額外提高。

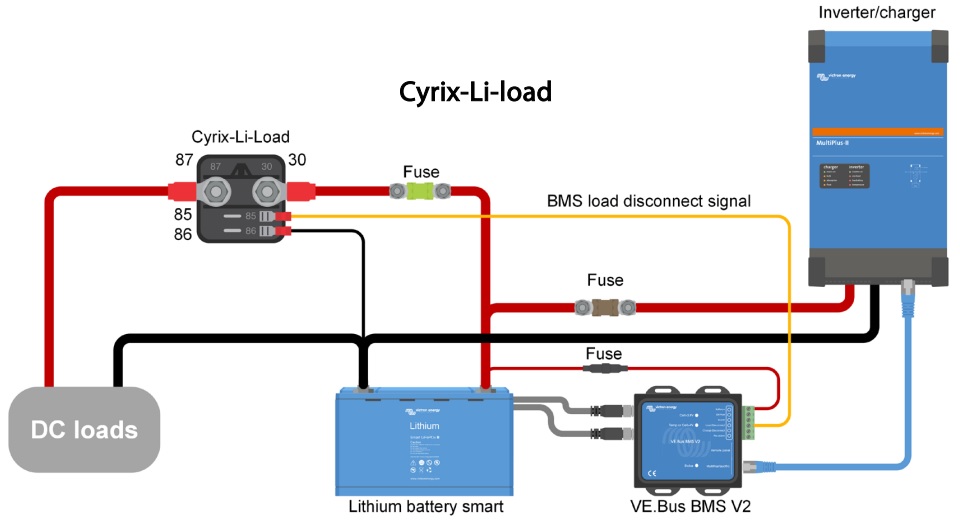

- Cyrix-Li-load
當Cyrix-Li-load的控制輸入端變為未連接狀態時，裝置將會斷開。
若在斷開後電瓶電壓恢復(當沒有其他負載連接至電瓶時即會發生)，BMS的輸出將會轉為高電位，而Cyrix將在30秒後重新接合。若重新接合嘗試3次皆失敗，Cyrix會維持斷開狀態，直到電瓶電壓在至少30秒內上升至高於13V(或26V / 52V，依系統電壓而定)，此情況表示電瓶正在重新充電。
另外，也可改用電瓶保護器(優點為極低的功耗)。 - Cyrix-Li-Charge

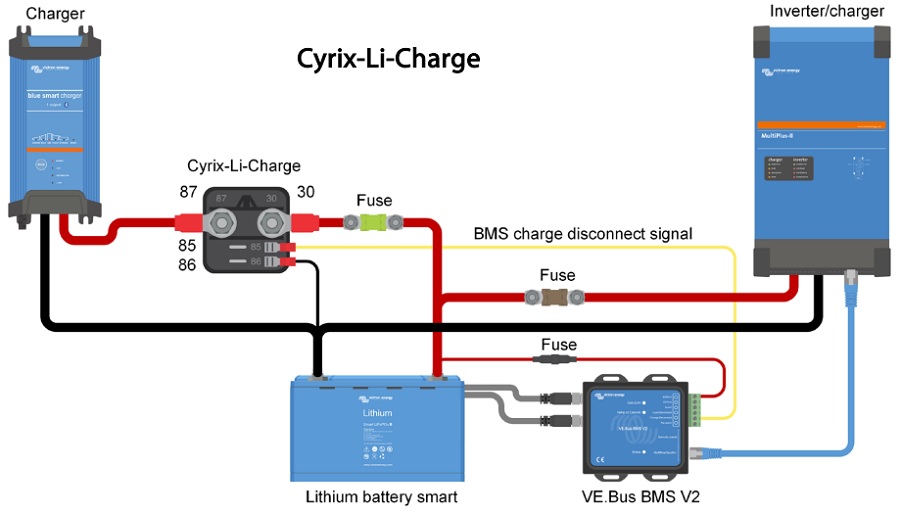

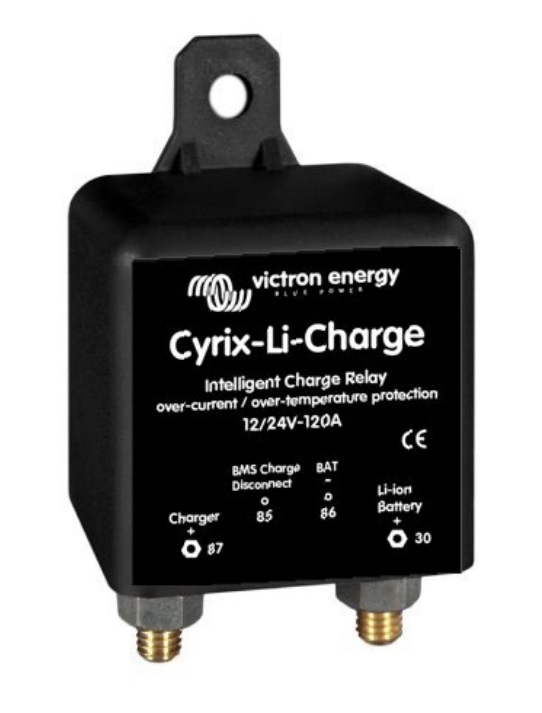

Cyrix-Li-Charge會在以下條件同時成立時，於3秒延遲後將充電器連接至電瓶：
-VE.Bus BMS的充電斷開輸出為高電位，且
-在充電器連接端子偵測到13.0V以上(或26.0V / 52.0V，依系統電壓而定)，且
-在電瓶端子偵測到2V以上電壓。（若未連接電瓶，Cyrix將維持斷開狀態。）
當Cyrix-Li-Charge的控制輸入端變為未連接狀態時，裝置會立即斷開，此狀態表示電芯過電壓或電芯過溫。
一般而言，電芯過電壓警報會在停止充電後不久自動復歸，此時Cyrix將在3秒延遲後重新接合充電器。
當Cyrix-Li-Charge處於接合狀態(充電器已連接至電瓶)時，系統會在1小時後自動斷開一次，以確認充電器是否仍處於啟用狀態。
若Cyrix斷開後，充電器輸出電壓立即上升至13.0V以上，Cyrix將在3秒延遲後再次接合。
注意：在無放電電流或僅有極小放電電流的情況下，當充電器被關閉或斷開後，Cyrix不會立即斷開，因為電瓶電壓仍可能維持在13.5V以上。 - Cyrix-Li-ct

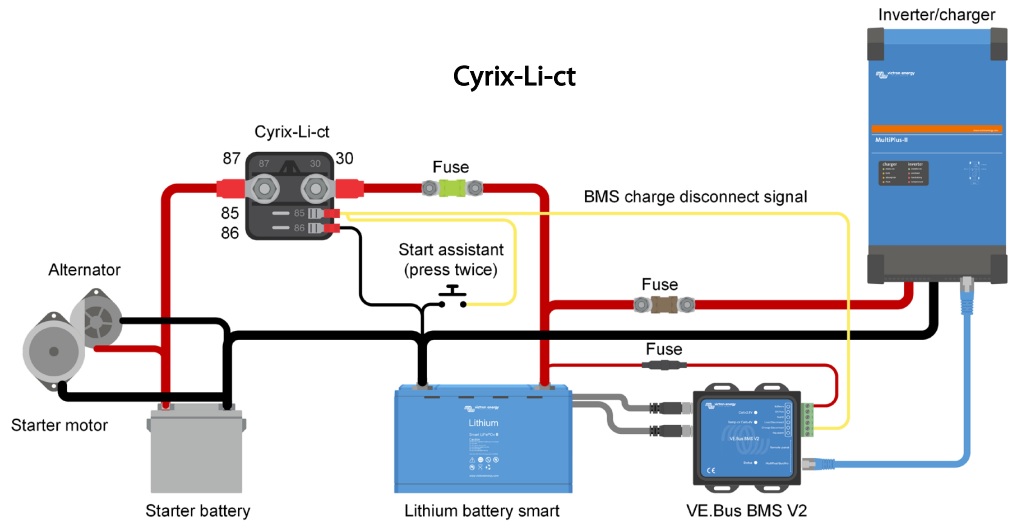

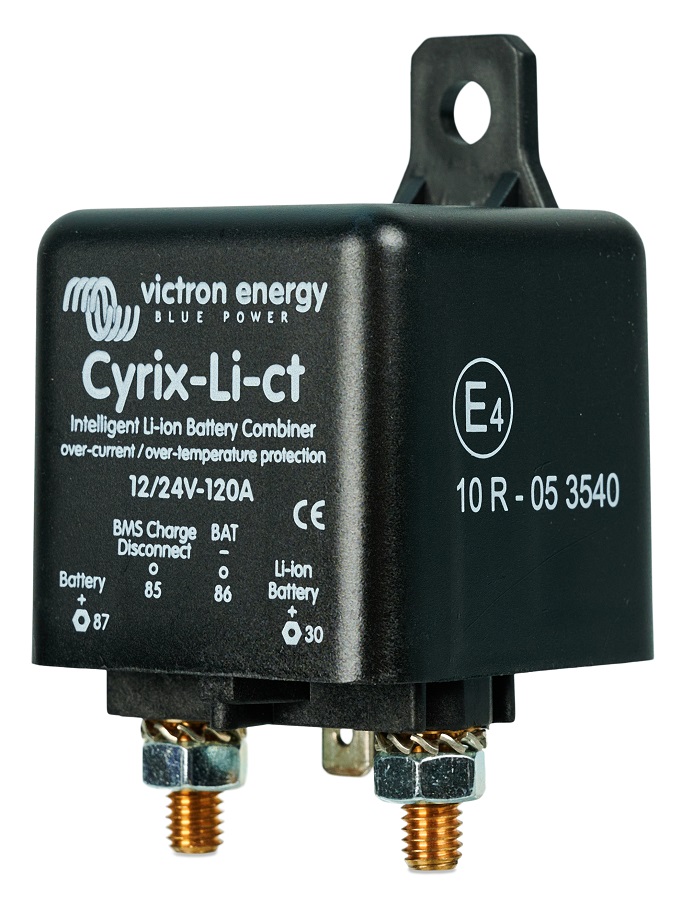

Cyrix-Li-ct的功能與Cyrix-ct類似。
Cyrix-Li-ct會將鉛酸啟動電瓶與LiFePO₄電瓶進行並聯連接，當以下條件同時成立時：
-VE.Bus BMS的充電斷開輸出(Charge Disconnect Output)為高電位，且
-在任一個電源端子偵測到13.4V以上(或26.8V，依系統電壓而定)。
在以下情況下，Cyrix會立即斷開：
-當其控制輸出端變為未連接狀態，表示電芯過電壓或電芯過溫，以及／或
-當電瓶電壓下降至13.2V以下。
啟動輔助功能：短暫施加一個負向脈衝，即可使繼電器閉合30秒。 - 內建的瞬態電壓抑制器(Transient Voltage Suppressor)可在Cyrix因電芯過電壓或過溫而突然斷開時，限制可能產生的電壓突波。

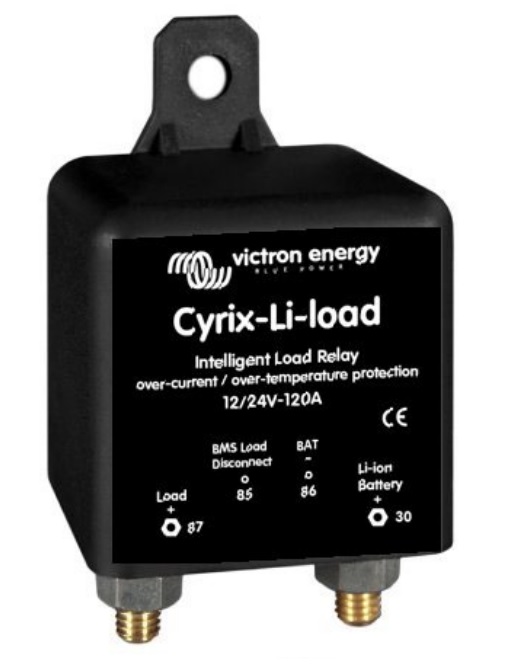

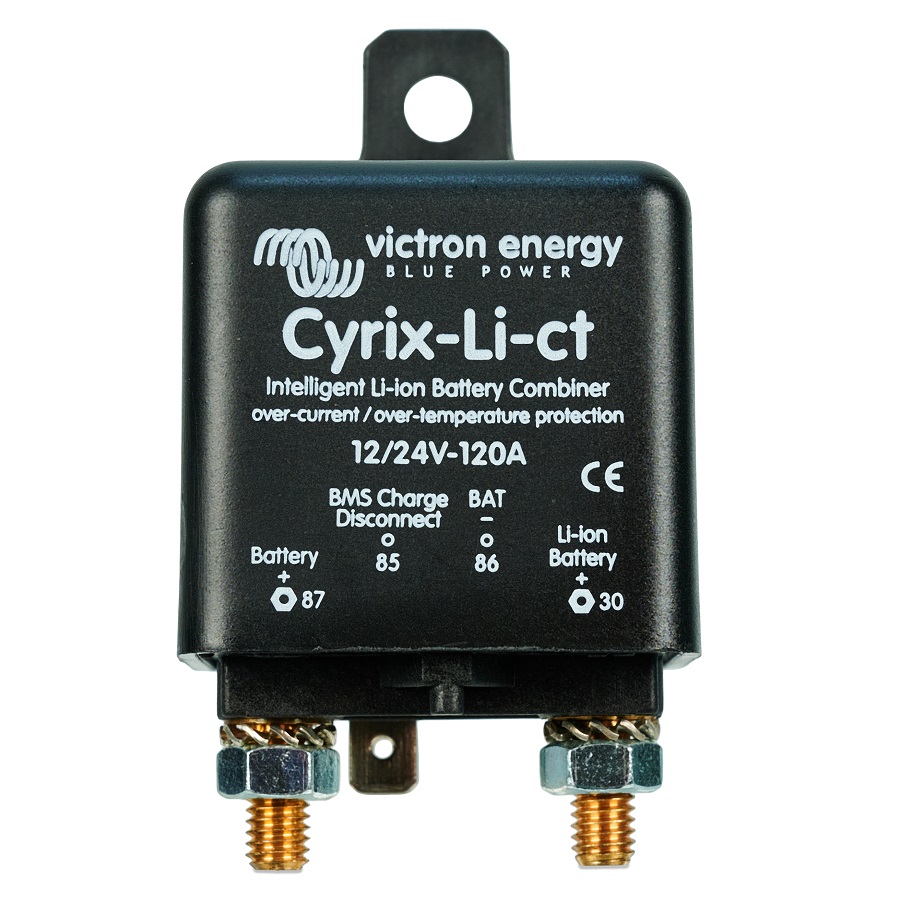

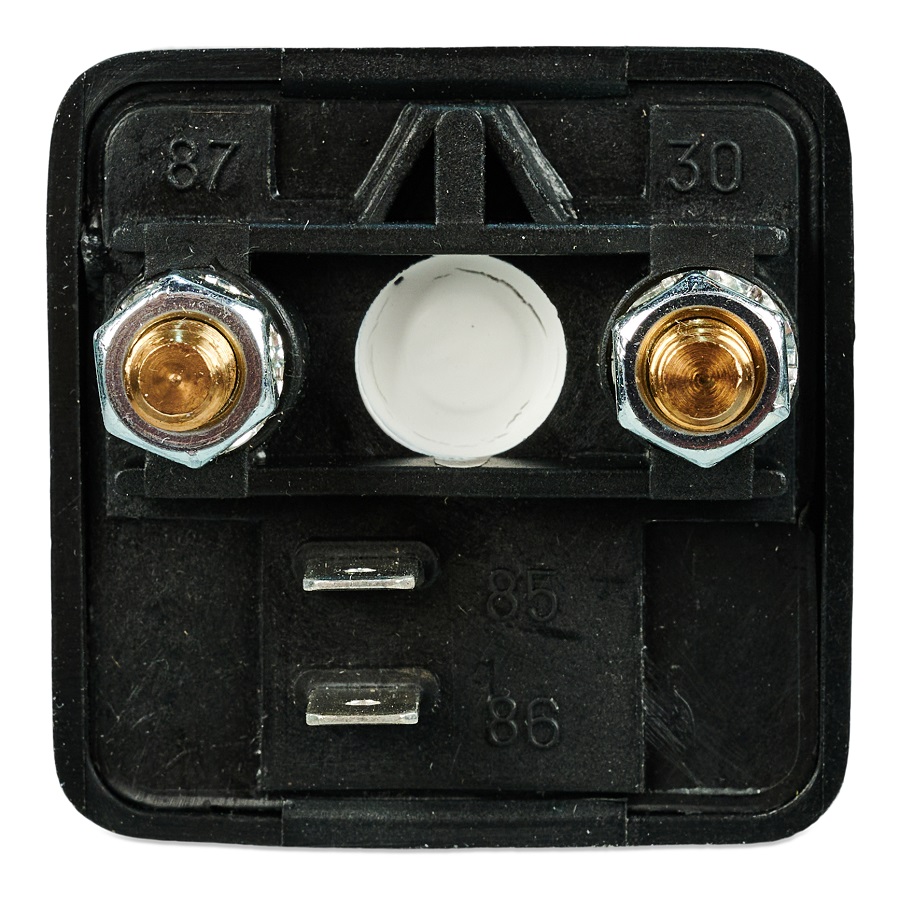

- 型號：Cyrix-Li-load 12/24-120(CYR010120450)/ Cyrix-Li-Charge 12/24-120(CYR010120430)/ Cyrix-Li-ct 12/24-120(CYR010120412)
- 12V或24V下的連續電流與斷路能力：120A
- 控制輸入端：當控制輸入為高電位(約等於電瓶電壓)時，Cyrix會接合。 當控制輸入為未連接或被拉至低電位時，Cyrix會斷開。
- 接合電壓：詳見上內文 / 13,0V 26,0V / 13,4V<V<13,7V:120s 13,7V<V< 3,9V:30s V>13,9V:4s(12V系統) 26,8V<V<27,4V:120s 27,4V<V<27,8V:30s V>27,8V:4s(24V系統)
- 斷開電壓：詳見上內文 / 11.5V<V
- 開路時的電流消耗：< 4 mA
- 防護等級：IP54
- 重量：0.11kg (0.24 lbs)
- 尺寸(高x寬x深)：46x46x80mm (1.8x1.8x3.2 inches)
