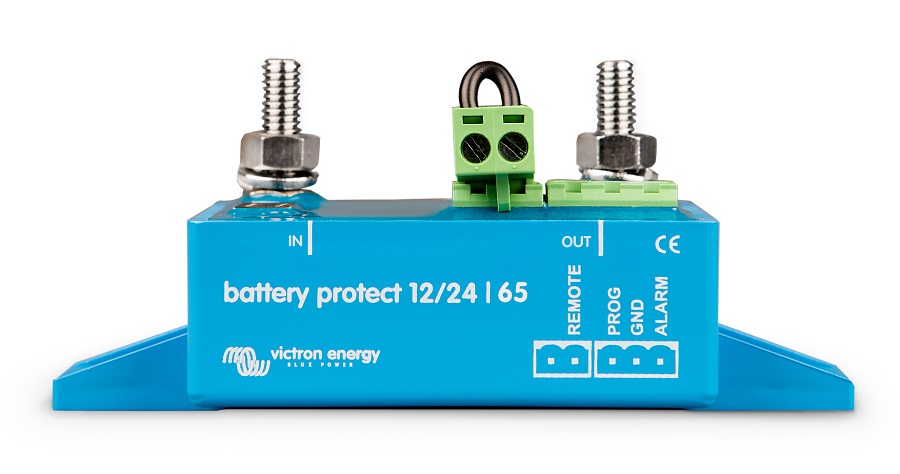

電瓶保護器 12/24V 65ABPR000065400

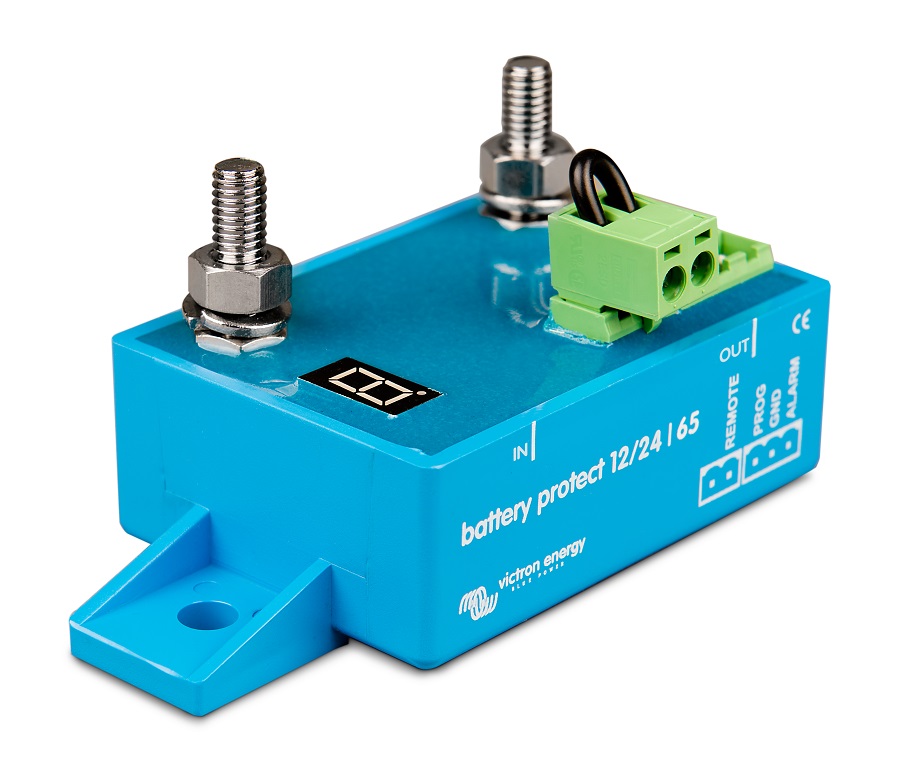

BatteryProtect 低壓斷路器 具備 7 段式 LED 顯示器：容易設定




  • 電瓶保護器在電瓶完全放電(會對電瓶造成損壞)前，或保有足夠電力啟動引擎，切斷連接的負載。
  • 電瓶保護器會自動偵測調整至12V或24V系統。
  • 程式設定變得更簡單 電瓶保護器可以設定在多組不同電壓下啟動或斷開。 七段顯示器會顯示目前所選的設定值。
  • 鋰電池專用設定 在此模式下，電瓶保護器可由VE.Bus BMS控制。 注意：電瓶保護器也可用於安裝在充電器與鋰電池之間，作為充電中斷器使用。請參考手冊中的接線示意圖。
  • 超低電流消耗 這在鋰電池的應用中特別重要，尤其是在低電壓關閉之後。 更多資訊請參考我們的鋰電池規格書以及VE.Bus BMS使用手冊。
  • 過電壓保護 為避免敏感負載因過電壓而受損，當直流電壓超過16V或32V時，系統會自動斷開負載。
  • 防燃: 使用MOSFET開關，沒有繼電器，所以不會產生火花。

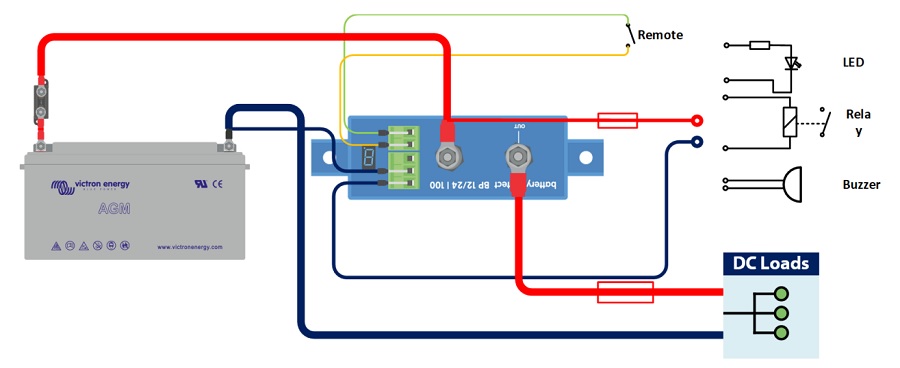

  • 延遲警報輸出 當電池電壓低於預設的斷電值超過12秒時，警報輸出才會被啟動。因此啟動引擎時不會觸發警報。警報輸出為耐短路的開放集極輸出，接至負極匯流排，最大電流為50mA。 此警報輸出通常用於啟動蜂鳴器、LED或繼電器。
  • 延遲負載斷開與延遲重新接通 負載會在警報被啟動後90秒才斷開。若在這段期間內(例如啟動引擎後)電瓶電壓再次上升到連接門檻值，則負載將不會被斷開。 當電瓶電壓上升超過預設定的重新接通電壓後，負載會在30秒後重新接通。
  • 電瓶保護器為單向設備。它只能處理單一方向的電流：要嘛是流向負載的電流，或是來自充電器的電流，但不能同時處理兩個方向的電流。此外，電流只能從Battery端流向Load端。若用於負載，電瓶需接在Battery端；若用於充電器，充電器則需接在Battery端。

  • 型號：BatteryProtect 12/24V-65A (BPR000065400)
  • 最大續負載電流：65A
  • 峰值電流(30秒)：250A
  • 工作電壓範圍：6 –35V
  • 電流消耗：開: 1.5 mA / 關或電壓過低關閉: 0.6 mA
  • 警報輸出繼電器：12 秒
  • 警報輸出最大負載：50mA (防短路)
  • 負載切斷延遲：90 秒(如果從VE.Bus BMS觸發為即刻)
  • 負載重連延遲：30 秒
  • 預設臨界值：脫離: 10.5V或21V 接合: 12V或24V
  • 工作溫度範圍：全負載: -40°C to +40°C (額定負載到60% 50°C)
  • 防護等級：IP67 (電子元件)，IP00 (接線部)
  • 連接頭：M6
  • 重量：0.2kg
  • 尺寸(高x寬x深)：40x48x106mm
