EM24 E1 三相電力監測儀REL200200100


EM24 三相380V 乙太網路



  • EM24 Ethernet是一款標準的三相用電量測設備，用來量測三相系統的功率與電能。量測資料會顯示在GX裝置以及Victron VRM平台上。
  • EM24在GX 裝置(例如 Cerbo GX)中可以被設定為四種不同的角色：作為電網電錶，並用作ESS系統的控制輸入。用來量測太陽能逆變器的輸出。用來量測交流發電機的輸出。作為交流電錶，用來量測特定的交流負載迴路。

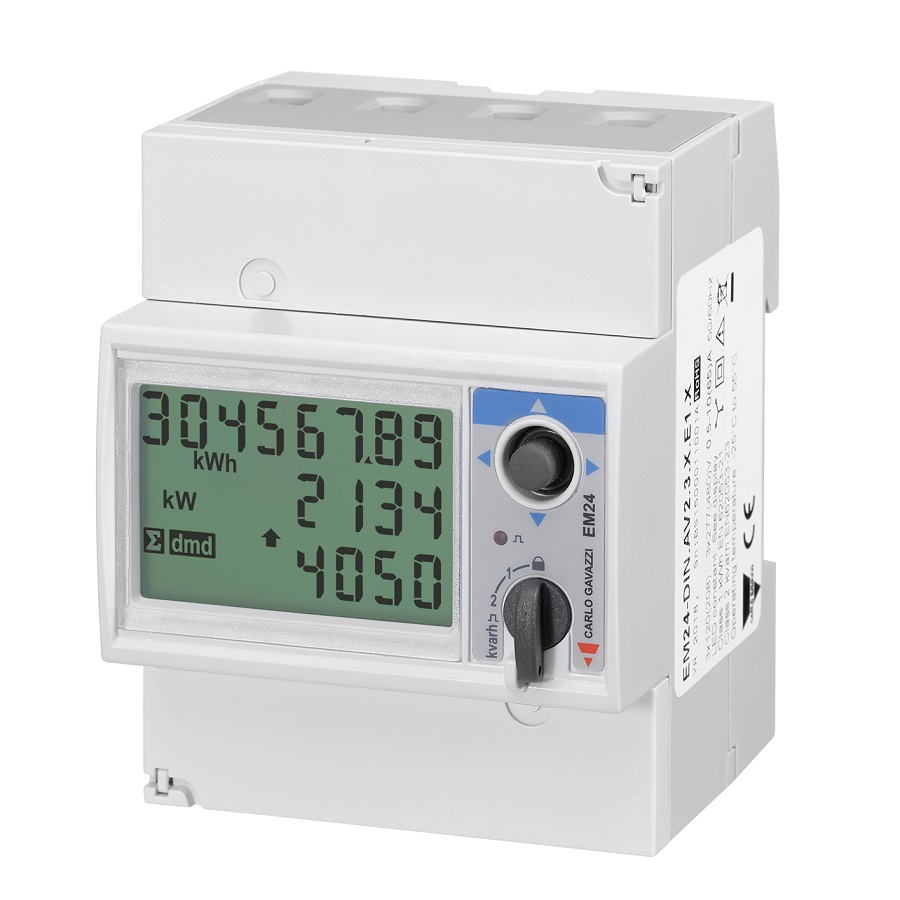

  • 三相電能分析儀，可安裝於 DIN 軌道，並配備設定用搖桿、前方面板選擇器與LCD顯示器。可直接接線至65A。並具備Modbus TCP/IP乙太網路通訊介面。

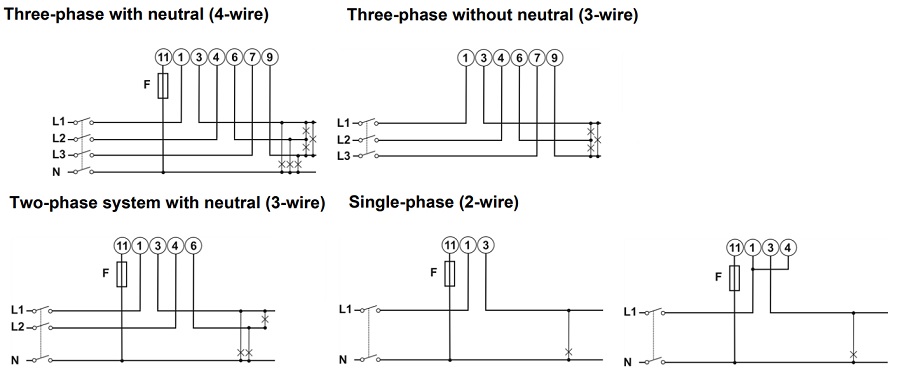

  • 可量測單相、雙相或三相負載的用電量與主要電氣參數。可顯示各單相量測值與總量測值。
  • 量測精準，符合國際精度標準EN IEC 62053-21以及EN IEC 61557-12的效能要求(主動功率與主動電能)。

  • 型號：EM24 Ethernet Energy Meter(REL200200100 / EM24DINAV23XE1X29)
  • 額定電壓L-N(從最小Un到最大Un)：120 至 277V
  • 額定電壓L-L(從最小Un到最大Un)：208 至 480V
  • 電壓容差：-20% 至 +15%
  • 頻率：50/60Hz
  • 電流連接方式：直接接線
  • 基準電流 (Ib)：10A
  • 最小電流 (Imin)：0.5A
  • 最大電流 (Imax)：65A
  • 啟動電流 (Ist)：0.04A
  • 過載能力：持續：65A @ 50Hz 10毫秒：1950A @ 50Hz
  • 耗電量：4.7VA / < 2.9W
  • 量測方法：對失真波形進行TRMS量測
  • 取樣率：50Hz時1600樣本/秒；60Hz時1900樣本/秒
  • 接線端子：量測輸入端：2.5至16mm² / 1.7至3Nm 其他輸入端：1.5mm² / 0.4至0.8Nm
  • 安裝方式：DIN 軌道安裝
  • 操作溫度範圍：-25 至 +55 °C / -13 至 +131 °F
  • 尺寸（長 x 寬 x 高)：90 x 71.6 x 67mm
  • 重量：400 g（含包裝）
  • 防護等級：前面板 IP50，接線端子 IP20
  • 生產廠：CARLO GAVAZZI (義大利製)
